Руководство по ремонту Peugeot 405 (Пежо 405) 1987-1997 г.в. 8.2. Автоматическая коробка передач

8.2.1 Автоматическая коробка передач

8.2. Автоматическая коробка передач 8.2.1. Техническая характеристика ОБЩИЕ СВЕДЕНИЯ С марта 1988 года поступили в продажу автомобили Peugeot 405 с автоматической коробкой передач ZF 4HP 14. Управление гидравлическое и характеризуется блокированием гидрокинетической передачи, начиная со скорости 80 км/ч на передачах 3 и 4. Передаточные числа 1-я передача 2,512 2-я передача 1,424 3-я передача 1,042 ...

8.2.2 Описание привода

8.2.2. Описание привода ОБЩИЕ СВЕДЕНИЯ Элементы автоматической коробки передач 1 – картер автоматической коробки передач, 2 – управляющий сервомотор, 3 – фильтр, 4 – крышка фильтра, 5 – масляный поддон, 6 – картер гидрокинетической передачи, 7 – картер подшипника дифференциала, 8 – гидрокинетическая передача, 9 – теплообменник охлаждающая жидкость/ масло, 10 – указатель уровня масла, 11 – ...

8.2.3 Снятие и установка коробки передач

8.2.3. Снятие и установка коробки передач ОБЩИЕ СВЕДЕНИЯ Автоматическая коробка передач извлекается снизу автомобиля. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять аккумулятор и его держатель. 2. Снять воздушный фильтр и его кронштейн. 3. Отсоединить электрические соединения, трубопроводы и троса, подсоединенные к автоматической коробке передач. 4. От...

8.2.4 Регулировка управления переключением передач

8.2.4. Регулировка управления переключением передач ОБЩИЕ СВЕДЕНИЯ Регулировка управления переключением передач 1 – шаровой шарнир, 2 – рычаг управления переключением передач ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять узел воздушного фильтра. 2. Отделить шаровой шарнир (1) управления переключением передач (2) от рычага селектора. ...

8.2.5 Трос выбора передач

8.2.5. Трос выбора передач ОБЩИЕ СВЕДЕНИЯ Трос селектора Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднять переднюю часть автомобиля и зафиксировать на подставках. Установить рычаг селектора в положение "P". 2. Для улучшения доступа снять аккумулятор, подставку аккумулятора и подвеску установки. 3. Снят...

8.2.6 Рычаг селектора

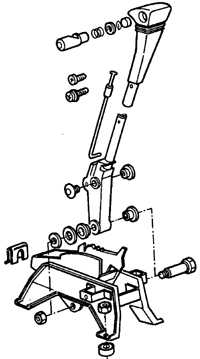

8.2.6. Рычаг селектора ОБЩИЕ СВЕДЕНИЯ Рычаг селектора Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднять переднюю часть автомобиля и зафиксировать на подставках. Установить рычаг селектора в положение "P". 2. Снять центральную консоль. 3. Отсоединить трос от рычага селектора и подвески установки. 4. О...

8.2.7 Трос принудительного включения пониженной передачи

8.2.7. Трос принудительного включения пониженной передачи ОБЩИЕ СВЕДЕНИЯ Измерение расстояния (X) между выступом на тросе принудительного включения пониженной передачи и резьбовым концом оболочки троса 1 – трос принудительного включения пониженной передачи Измерение зазора (b) между выступом на тросе принудительного включения пониженной передачи и резьбовым концом оболочки троса и гайки для регулировки зазора 1 – гайка для ре...

8.2.8 Регулировка ленты тормоза

8.2.8. Регулировка ленты тормоза ОБЩИЕ СВЕДЕНИЯ Предупреждение Эту операцию следует выполнять только в случае возникновения подозрений в неправильной регулировке или в случае вытекания масла. Регулировка ленты тормоза 1 – гайка, 2 – болт ПОРЯДОК ВЫПОЛНЕНИЯ 1. Ослабить гайку (1) и немного отвинтить болт (2). 2. Затянуть болт (2) моментом 10 Нм,...

8.2.9 Снятие и установка управляющего сервомотора

8.2.9. Снятие и установка управляющего сервомотора ОБЩИЕ СВЕДЕНИЯ Расположение болтов крепления управляющего сервомотора Болты крепления указаны стрелками. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить масло из автоматической коробки передач. 2. Снять масляный поддон. 3. Держать педаль акселератора нажатой при помощи специального приспособления для на...

8.2.10 Замена уплотнительного кольца оси селектора

8.2.10. Замена уплотнительного кольца оси селектора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять воздушный фильтр. 2. Снять аккумулятор и его держатель. 3. Отделить трос управления переключением передач от рычага селектора. 4. Снять рычаг селектора автоматической коробки передач. 5. Модифицировать ст...

8.2.11 Теплообменник коробки передач

8.2.11. Теплообменник коробки передач ОБЩИЕ СВЕДЕНИЯ Теплообменник коробки передач 1 – шланг охлаждающей жидкости, 2 – шланг охлаждающей жидкости, 3 – болт крепления теплообменника, 4 – теплообменник Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Теплообменник установлен на верхней части картера коробки передач. Для доступа к теплообменнику, снять трубки подачи во...
