Руководство по ремонту Mercedes-Benz W220 (Мерседес Бенц 220) 1998-2005 г.в.
9.3. Дифференциал
9.3.1 Дифференциал
Дифференциал В редукторах главных передач применяются дифференциалы диаметром 198 и 210 мм....
9.3.2 Разборка и сборка дифференциала
Разборка и сборка дифференциала

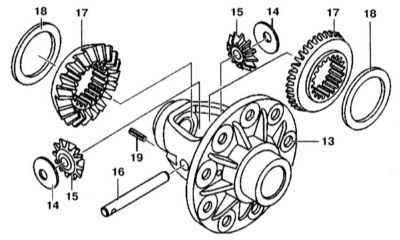

Дифференциал
13 — Корпус дифференциала
14 — Сферические прокладки
15 — Сателлиты
16 — Палец
17 — Конические шестерни приводных валов
18 — Упорные прокладки
19 — Роликовый палец
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Закрепите корпус дифференциала 13.
2. Выбейте роликовый палец
19 и палец дифференциала 16 из корпуса дифференциала 13 с
помощью пробойника.
3...9.3.3 Разборка и сборка редуктора главной передачи и регулировка зазоров шестерен
Разборка и сборка редуктора главной передачи и регулировка зазоров
шестерен
Разборка и сборка редуктора главной передачи
11 а, 43е, 46b. — Наружные кольца подшипника
11b, 43d, 46a. — Внутренние кольцо подшипника
13 — Корпус дифференциала
13а — Болты
29, 30 — Стопорное кольца
32а — Радиальный сальник
33 — Фланец приводного вала
40 — Гайка
41 — Фланец
42 — Радиальный сальник
44 — Втулка
45, 48 — Прокладки
47 — Ведущая шесте...9.3.4 Определение толщины регулировочной прокладки и установка ее в корпус редуктора
Определение толщины регулировочной прокладки и установка ее в
корпус редуктора
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Закрепите индикатор на фиксаторе
и установите измерительную плиту (обратитесь к сопроводительной
иллюстрации).
2. Установите в «0» индикатор с 3-мм натягом на измерительном диске
051. Высота измерительного диска 051 регулируется.
3. Установите наружное кольцо
роликового подшипника 46...9.3.5 Проверка и регулировка зазора фланца
Проверка и регулировка зазора фланца

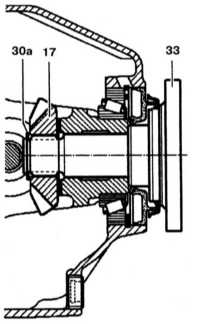

Проверьте зазор между фланцем 33 и конической
шестерней приводного вала 17. Если необходимо, установите стопорное кольцо
30а тоньше или толще. Толщина стопорного кольца изменяется от 1.4 мм до
2.7 мм с шагом 0.05 мм. Зазор между фланцем и корпусом дифференциала:
0.03 - 0.3 мм.
...9.3.6 Разборка и сборка дифференциала с автоматической блокировкой
Разборка и сборка дифференциала с автоматической блокировкой
Дифференциал с автоматической блокировкой показан на иллюстрации: А — Блок фрикционных
дисков с ведомой шестерней диаметром 185 мм.
Разборка
Извлеките роликовый палец 19 и палец дифференциала 16 с помощью выколотки
из корпуса дифференциала 13
Ко всем иллюстрациям:
13 — Корпус дифференциала
14 — Сферическая шайба
15 — Сателлиты
16 — Палец дифференциала
17 — Шестерни привода приводных в...
