5.3. Системы вентиляции, отопления и кондиционирования воздуха
Системы вентиляции, отопления и кондиционирования воздуха
...
Система кондиционирования воздуха - дополнительная информация и
меры предосторожности
Общие сведения
Система кондиционирования воздуха состоит из конденсатора, расположенного перед
радиатором системы охлаждения, испарителя, расположенного рядом с теплообменником
отопителя, компрессора, приводимого приводным ремнем, ресивера/осушителя, а
также различных трубок, соединяющих перечисленные выше компоненты. На входе
испарителя установлена заслонка, обеспечивающая перепад давления, необходимый ...
Расположение основных элементов автоматической системы кондиционирования
воздуха
Расположение основных элементов автоматической системы кондиционирования воздуха
Компрессор кондиционера воздуха помещается
в двигательном отсеке (левый передний угол силового агрегата)
Приводной электромотор вентилятора систем
отопления/вентиляции/кондиционирования воздуха помещается под крышкой
в правой части двигательного отсека
Приводной электромотор вентилятора ...

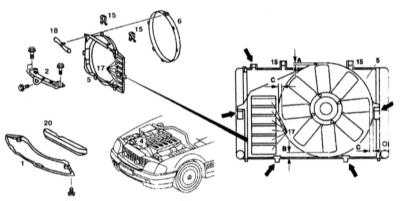

Кожух вентилятора и вентиляторная сборка - детали установки (на
примере бензиновой модели с двигателем серии М120.980/982)
Детали установки кожуха вентилятора и вентиляторной сборки
Детали установки кожуха вентилятора и вентиляторной сборки
1 — Декоративная облицовка
2 — Поперечная балка
5 — Кожух вентилятора
6 — Кольцо
15 — Фиксаторы
17 — Жалюзи
18 — Патрубок
20 — Декоративная панель
A, В, С — Расстояния
A — 22-25 мм
В — 2...
