Руководство по ремонту Infiniti QX4 (Инфинити QX4) 1998-2004 г.в.
8.1. Общая информация
8.1.1 Общая информация
8.1.1. Общая информацияВ стандартную комплектацию автомобилей Infiniti QX4 входит 4-ступенчатая АТ с электронным управлением типа RE4R01A Ввиду сложности конструкции АТ, отсутствия в свободной продаже сменных внутренних компонентов, и необходимости использования специального оборудования, составители настоящего Руководства не рекомендуют владельцам автомобилей выполнять капитальный ремонт трансмиссии собственными силами. В настоящей Главе рассмотрены лишь процедуры диагностики общих...
8.1.2 Диагностика отказов АТ - общая информация
8.1.2. Диагностика отказов АТ - общая информация Если двигатель не в порядке, не следует приступать к выполнению первичных проверок трансмиссии до тех пор, пока не будут внесены соответствующие исправления. Проверьте свободу перемещения троса привода дроссельной заслонки. Проверьте тягу троса управления переключением передач (см. Регулировка привода переключения АТ), удостоверьтесь в правильности регу...
8.1.3 Электронно-гидравлическая система управления 4-ступенчатой АТ
8.1.3. Электронно-гидравлическая система управления 4-ступенчатой АТ
...8.1.4 4-ступенчатая автоматическая трансмиссия
8.1. 4-ступенчатая автоматическая трансмиссияВ стандартную комплектацию автомобилей Infiniti QX4 входит 4-ступенчатая АТ с электронным управлением типа RE4R01A Ввиду сложности конструкции АТ, отсутствия в свободной продаже сменных внутренних компонентов, и необходимости использования специального оборудования, составители настоящего Руководства не рекомендуют владельцам автомобилей выполнять капитальный ремонт трансмиссии собственными силами. В настоящей Главе рассмотрены лишь процедуры...
8.1.5 Замена сальника удлинения трансмиссии
8.1.5. Замена сальника удлинения трансмиссии
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите с автомобиля раздаточную коробку (см.
Раздаточная
коробка).
Снимите задний сальник.
Смажьте губки нового сальник чистой ATF, затем заправьте его
посадочное гнездо и запрессуйте при помощи цилиндрической оправки.
...8.1.6 Снятие и установка охладителя ATF
8.1.6. Снятие и установка охладителя ATF

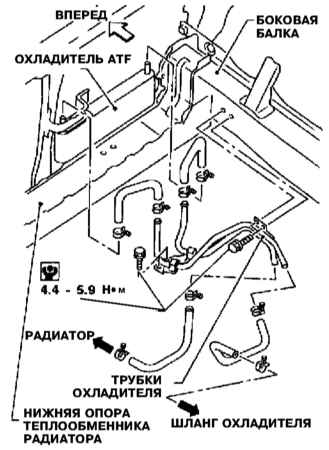

Детали установки охладителя ATF
Схема подключения линий тракта охлаждения ATF
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите декоративную решетку радиатора.
Отсоедините от сборки охладителя ATF шланги.
Отпустите крепеж и снимите сборку охладителя.
Снимите опорный кронштейн охладителя ATF.
Отпустите крепежные хомуты и снимите шланги, идущие от охладителя к радиатору
и к трансмиссии (см. иллюстрацию Схема
...8.1.7 Снятие и установка клапанной сборки гидравлического контура управления АТ
8.1.7. Снятие и установка клапанной сборки гидравлического контура управления АТ
...8.1.8 Снятие, проверка состояния и установка приводного троса блокировки переключений
8.1.8. Снятие, проверка состояния и установка приводного троса блокировки переключений
Детали установки приводного троса блокировки переключения
ПОРЯДОК ВЫПОЛНЕНИЯ
Высвободите ползун из держателя регулятора и отсоедините трос
от приводного штока.
Подсоедините трос к замку блокировки рулевой колонки.
Защелкните трос в фиксаторах и посредством хомута подсоедините
к управляющему тросу.
Переведите рычаг селектора в положени...8.1.9 Регулировка привода переключения АТ
8.1.9. Регулировка привода переключения АТ
ПОРЯДОК ВЫПОЛНЕНИЯ
Переведите рычаг селектора из положения «Р» в положение «1»,
- проход каждого зубца должен отчетливо определяться на ощупь,
в противном случае, а также в случае сбоя указателя положения
рычага, произведите необходимую регулировку привода.
Верните рычаг в положение «Р», затем отпустите контргайки стяжной
муфты.
Оттянув рычаг селектора в сторону пол...8.1.10 Регулировка датчика-выключателя положений АТ / разрешения запуска
8.1.10. Регулировка датчика-выключателя положений АТ / разрешения запуска
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините приводную тягу от рычага вал ручного переключения
АТ.
Переведите рычаг вала ручного переключения в положение «N».
Отпустите крепеж датчика-выключателя разрешения запуска.
Проденьте подходящий штифт сквозь отверстие в рычаге вала ручного
переключения и датчика-выключателя разрешения запуска, — рычаг
должен занимать как мо...8.1.11 Капитальный ремонт АТ
8.1.11. Капитальный ремонт АТСоставители настоящего Руководства не рекомендуют владельцам автомобилей самостоятельно
браться за выполнение капитального ремонта АТ. В ходе выполнения процедур разборки
и сборки трансмиссии передач приходится снимать, а затем устанавливать на место
множество мелких компонентов. Необходимо произвести массу точнейших измерений
и, путем подбора регулировочных шайб, колец и дистанционных втулок, четко выставить
множество зазоров. Ввиду всего вышесказанного, выполнен...
