4.7. 6-цилиндровые дизельные двигатели (OM603.971)
6-цилиндровые дизельные двигатели (OM603.971)
Снятие
Снятие и установка двигателя
1 — Нагнетающий насос
2 — Впускная труба
3, 7 — Декоративные панели
4 — Крышка воздухоочистителя
5 — Воздушная впускная труба
6 — Проводка двигателя
9 — Масляный радиатор
10 — Насос усилителя рулевого управления
11 — Сдвоенный насос
12 — Компрессор кондиционера
13 — Ремень привода генератора
14 — Вентилятор
15 — Муфта вентилятора
16 — Радиа...
Замена ремня привода генератора
Снятие
Детали установки ремня привода генератора
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте кожух вентилятора и закрепите его над
вентилятором.
2. Снимите муфту вентилятора.
3. Ослабьте ремень привода генератора.
4. Отверните гайку (378), болт (375) и снимите ремень привода генератора.
5. Проверьте ремень на отсутствие повреждений.
Установка
Схема прокладки ремня привода генерат...
Снятие и установка натяжителя ремня привода генератора
Снятие
Детали установки натяжителя ремня привода генератора
A — Натяжитель 1-й версии
355 — Крышка
356 — Болт
357 — Стопорная прокладка
360 — Натяжной рычаг
362 — Втулка
30 — Палец
В — Натяжное устройство 2-й версии
356a — Болт
360a — Натяжной рычаг
С — Натяжитель 3-й версии
2 — Болт
4 — Втулка
9 — Крышка
a — Уплотнение
&nb...
Выпускной коллектор - детали установки
Выпускной коллектор
110 — Выпускной коллектор
110b — Металлическая вставка
111 — Шпильки
112 — Шайба
113 — Гайка
114 — Прокладка
119 — Хомуты
171 — Пробка
173 — Трубка
...
Крышка цепи привода ГРМ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите нижний защитный щиток двигателя.
2. Снимите радиатор.
3. Снимите муфту вентилятора.
4. Снимите шкив коленчатого вала и ступицу
5. Снимите насос усилителя рулевого управления или сдвоенный насос.
6. Снимите вакуумный насос.
7. Отсоедините отрицательный провод от батареи.
8. Слейте двигательное масло.
Крышка цепи привода ГРМ
...
Распределительный вал
Детали установки распределительного вала
70 — Головка блока цилиндров
80, 81, 82 — Крышки подшипников распределительного вала
84, 132, 190 — Болты
84a, 189, 237 — Шайбы
125 — Крышка головки блока цилиндров
188 — Звездочка распределительного вала
224 — Натяжитель цепи привода ГРМ
400 — Масляный насос (на моделях с саморегулирующейся подвеской)
Код распределительного вала выбит на фланце
возле метки ВМ
Снятие
&nb...
Снятие и установка головки блока цилиндров
Снятие
Подготовка к снятию головки блока цилиндров
1 — Впускная труба
3, 7 — Декоративные панели
4 — Выпускная труба
4a — Выпускной коллектор
5, 62 — Кронштейны
6 — Трубка рециркуляции отработавших газов
8 — Впускной трубопровод
9 — Провод свечи накалива ния
10 — Воздушный фильтр
11 — Воздушная впускная трубка
12 — Топливный фильтр
13 — Клапан рециркуляции отработавших газов
...
Проверка контрольного положения распределительного вала
Установите поршень первого цилиндра в положение ВМТ.
Проверьте контрольное положение распределительного
вала. Метки на распределительном вале и крышке подшипника должны быть
совмещены
...
Замена цепи привода ГРМ
...
Привод ГРМ - общая информация, обслуживание компонентов
При неправильной сборке может произойти
столкновение клапанов с днищами поршней!
Общая информация
Детали установки элементов привода ГРМ
1 — Установочные метки для приведения двигателя
в положение ВМТ конца такта сжатия первого цилиндра
2 — Проверьте правильность совмещения установочных меток распределительных
валов
3 — Сборка натяжителя цепи
4 — При снятии/установке ТНВД коленча...
Натяжитель цепи привода ГРМ - детали установки
...
Снятие и установка поршней
Снятие

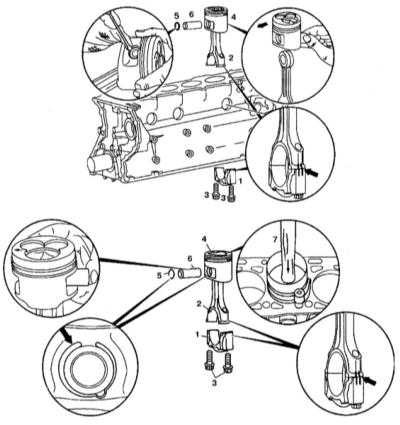

Детали установки поршня
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите двигатель.
2. Снимите головку блока цилиндров.
3. Снимите поддон.
4. Снимите масляный насос.
5. Отверните шатунные крышки (1).
6. Поднимите шатун (2) вверх вместе с поршнем (4). Если поршень
поврежден, стрелка, указывающая направление движения может быть
невидна из-за нагара. Поэтому необходи...
Проверка состояния и замена шатунов
Проверка шатунов
1 — Шатун
2 — Шатунная крышка
3 — Втулка
4 — Направляющие пазы
5 — Шатунный болт
6 — Балансировочные грузики
7 — Идентификационное поле (модели с турбонаддувом)
8 — Пазы для установки вкладышей
9 — Масляный канал (модели с турбонаддувом)
10 — Масляный канал (модели без турбонаддува)
11 — Идентификационное поле (модели без турбонаддува)
b — Ширина верхней го...
Измерение диаметров цилиндров
Измерения диаметров цилиндров проводится в продольном A и поперечном В направлениях
Точки измерения размеров цилиндров
A — Продольное направление
B — Поперечное направление
а — Верхняя точка хода верхнего компрессионного кольца
b — Нижняя мертвая точка
с — Нижняя точка хода маслосъемного кольца
1, 2, 3 — Точки измерений
Размеры цилиндров приведены в
Спецификациях.
...
Снятие и установка гильз цилиндров
Извлечение гильзы
Установка гильзы
1 — Блок цилиндров
2 — Гильза
Посадочные характеристики гильз цилиндров
D, D1 — Диаметры под буртики гильзы
D2 — Диаметр под гильзу
Т — Длина гильзы
Т1 — Посадочная глубина гильзы
Посадочные характеристики гильз приведены в
Спецификациях.
...
Проверка состояния коленчатого вала
Проверка радиального люфта коленчатого вала
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите крышки коренных подшипников.
Если крышка установлена правильно, ее ушко должно быть смещено влево,
если смотреть по направлению движения (т.е. находиться со стороны
впускного трубопровода).
2. Измерьте диаметр отверстия под коленчатый вал в блоке
цилиндров (с установленными крышками коренных подшипников) в направлен...
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите кронштейн (262) и торсионную пружину
(216)
2. Отверните болт (259) с прокладкой (258)
и снимите кронштейн масляного насоса.
3. Снимите цепь привода со звездочки масляного насоса (263).
4. Снимите натяжитель цепи привода ГРМ.
5. Пометьте взаимное положение цепи привода ГРМ и звездочки
коленчатого вала.
6. Пометьте взаимное положение цепи привода ГРМ и звездочки
расп...
Снятие и установка поддона картера двигателя
Снятие
Детали установки поддона картера двигателя
3 — Сливная пробка
14, 15 — Маслопроводы
18 — Датчик уровня масла
19 — Болт
L3 — Датчик скорости
20 — Направляющая труба щупа измерения уровня
масла с фланцем и сальником
28 — Передняя опора двигателя
45 — Поддон
45a — Прокладка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательный провод от батареи.
2. ...
Датчик-выключатель уровня масла - детали установки
Детали установки датчика-выключателя уровня масла
11 — Пробка
20 — Болт
351 — Датчик уровня масла
365 — Уплотнительное кольцо
...
Замена цепи привода масляного насоса
Снятие
Замена цепи привода масляного насоса
9 — Маслозаборник
10 — Поддон
24 — Масляный насос
25 — Звездочка масляного насоса
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите поддон (10).
2. Снимите звездочку масляного насоса (25).
3. Рассоедините цепь.
4. Присоедините к старой цепи новую и протяните ее.
5. Отсоедините старую цепь и заклепайте концы новой цепи.
У...
Снятие и установка масляного насоса
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните болт (259) и снимите звездочку
масляного насоса.
2. Отверните болт (266) крепления суппорта (265) с заборным
патрубком.
3. Отверните болты (260) крепления масляного насоса (240a) и снимите
его.
Установка
Установка проводится в порядке, обратном снятию....
Снятие и установка корпуса масляного фильтра
Снятие
Детали установки корпуса масляного фильтра
1 — Трубка рециркуляции отработавших газов
2 — Трубка к датчику давления масла (двигатели 601.911)
9 — Уплотнения
270 — Прокладка
271 — Гайка крепления крышки
273 — Крышка масляного насоса
275 — Корпус масляного насоса
280 — Фильтрующий элемент
296 — Датчик давления масла
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите воздухоочиститель.
...
Воздухоочиститель - детали установки
Воздушный фильтр
90 — Крышка воздушного фильтра
91 — Фильтрующий элемент
94 — Направляющая крышки
98, 145 — Впускная труба
102 — Воздухозаборник
108, 153 — Болты
139a, 158 — Гайки
144 — Хомут
147 — Буфер
152 — Прокладка
161 — Уплотнение
174 — Кронштейн
181 — Возвратный патрубок
В2/1 — Измеритель воздушного потока
...
